Raucherpavillon für den Wienerwirt

Graz, Österreich – 2018
Claire Braun
Fotografiert von Martin Steinkellner

23. November 2019 - newroom

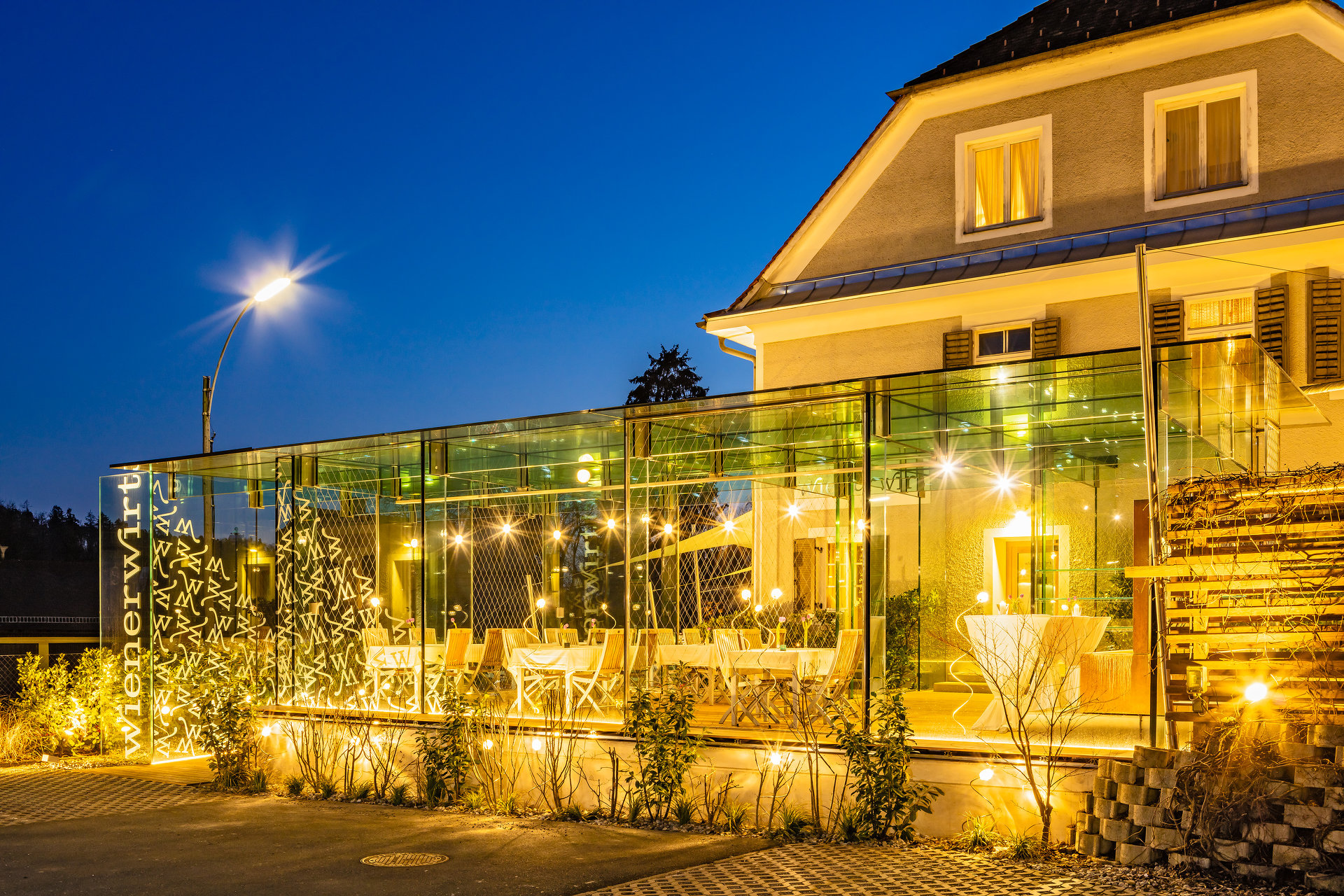

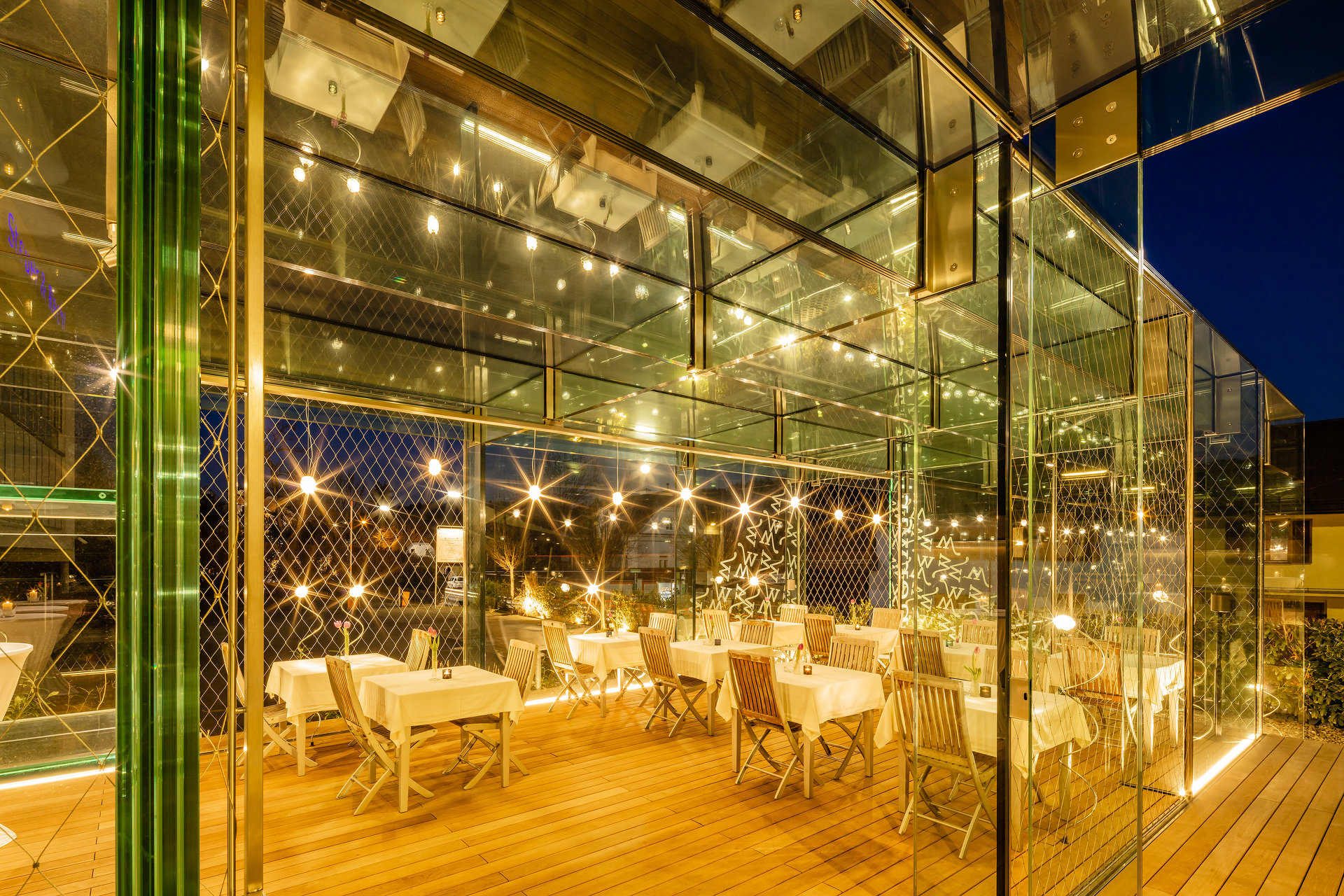

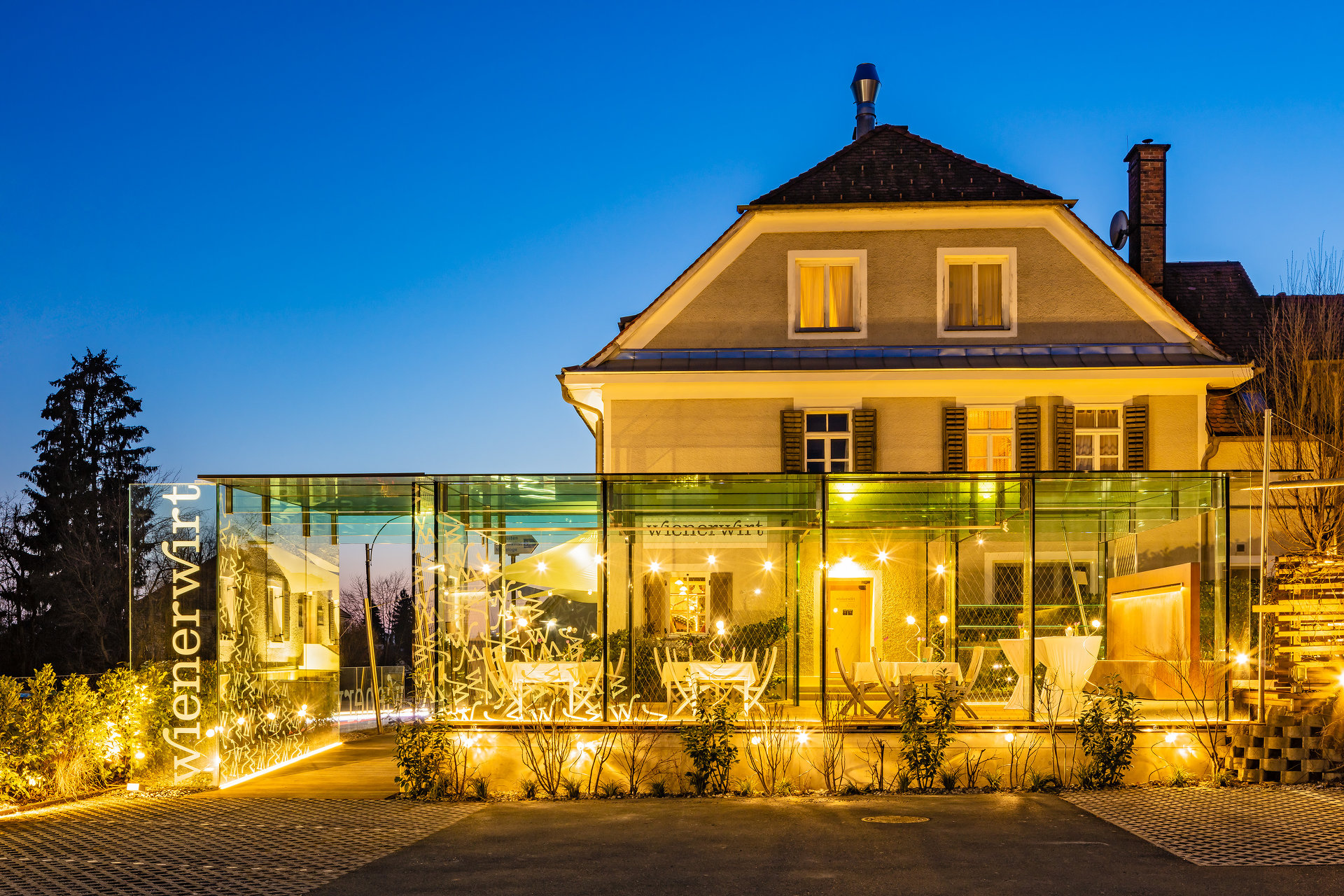

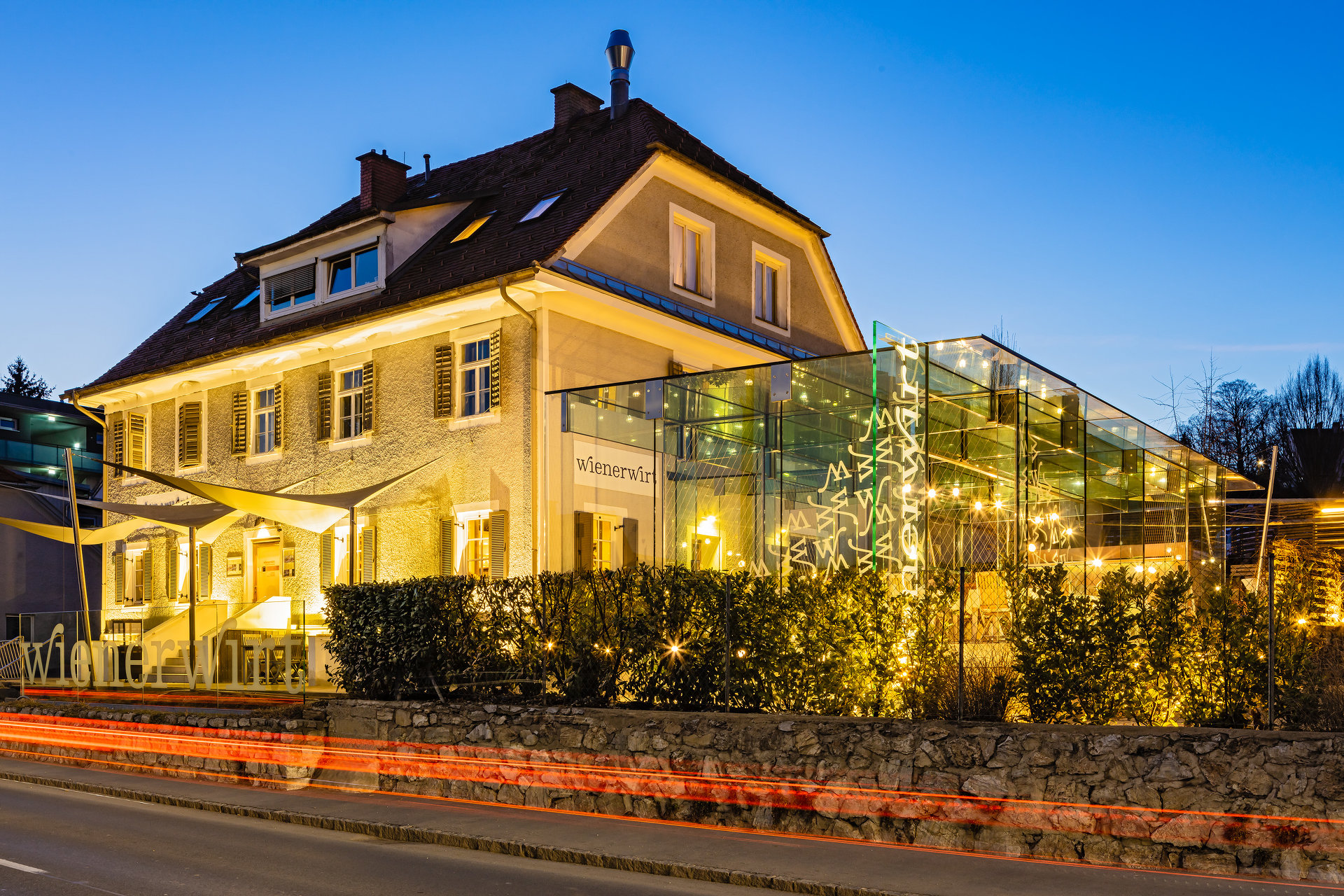

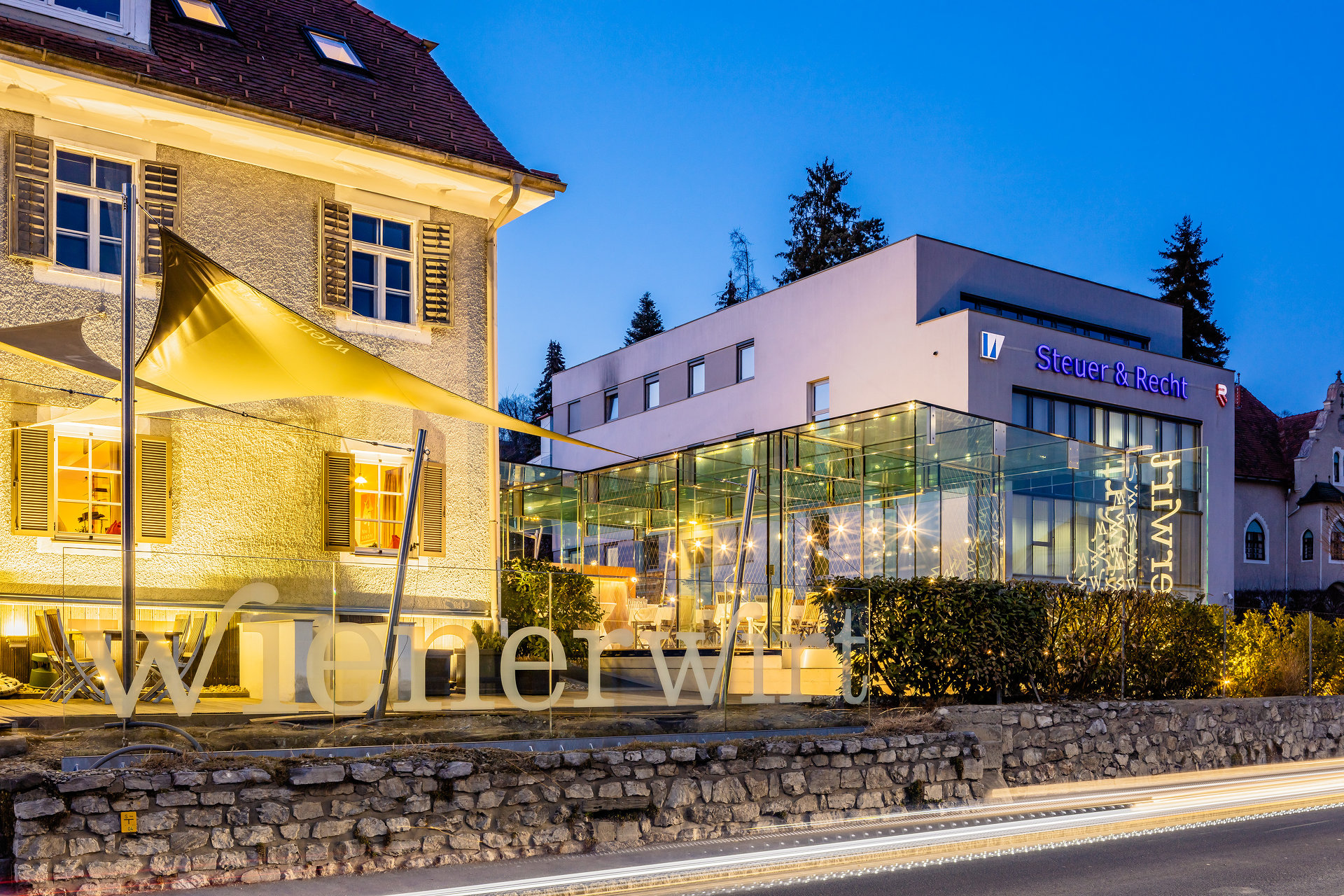

Der Pavillon ist eine offene Nurglaskonstruktion mit einer Grundfläche von 5,40 x 13,20 m und soll Rauchern einen attraktiven, wettergeschützten Aufenthaltsraum bieten. Die Konstruktion ist aber auch als Erweiterung des Restaurantbetriebes angedacht. Die offenen Bereiche sind mittels Schieberahmen aus Edelstahlprofilen, die mit einem dünnen Drahtnetz bespannt sind, abgeschlossen, der Zugang vom Restaurant kann durch einen Schieberahmen, der ebenfalls mit Netz versehen ist, baulich geschlossen werden. An der Nordseite trennt ein Brunnen aus Cortenstahl die Terrasse und den Pavillon.

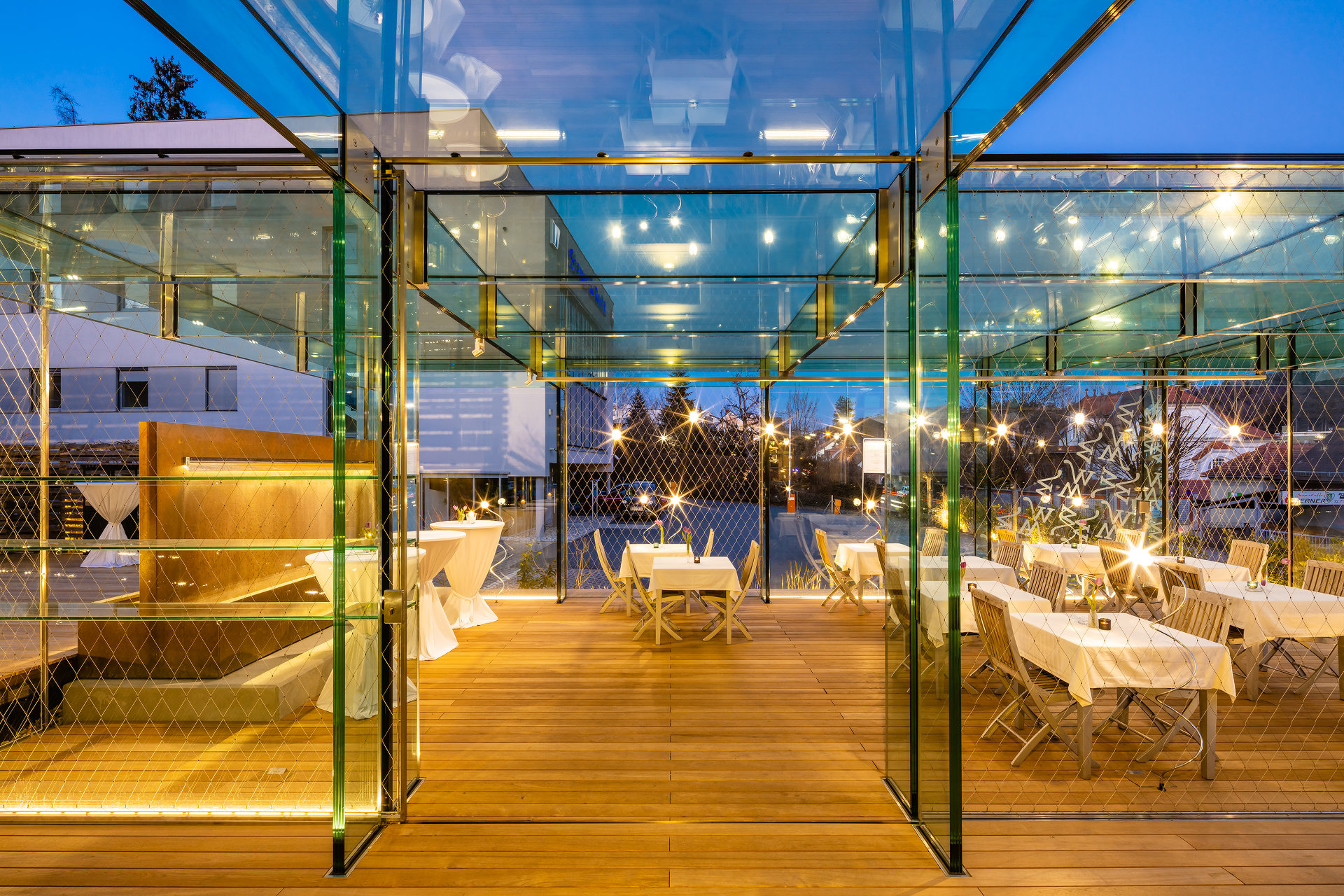

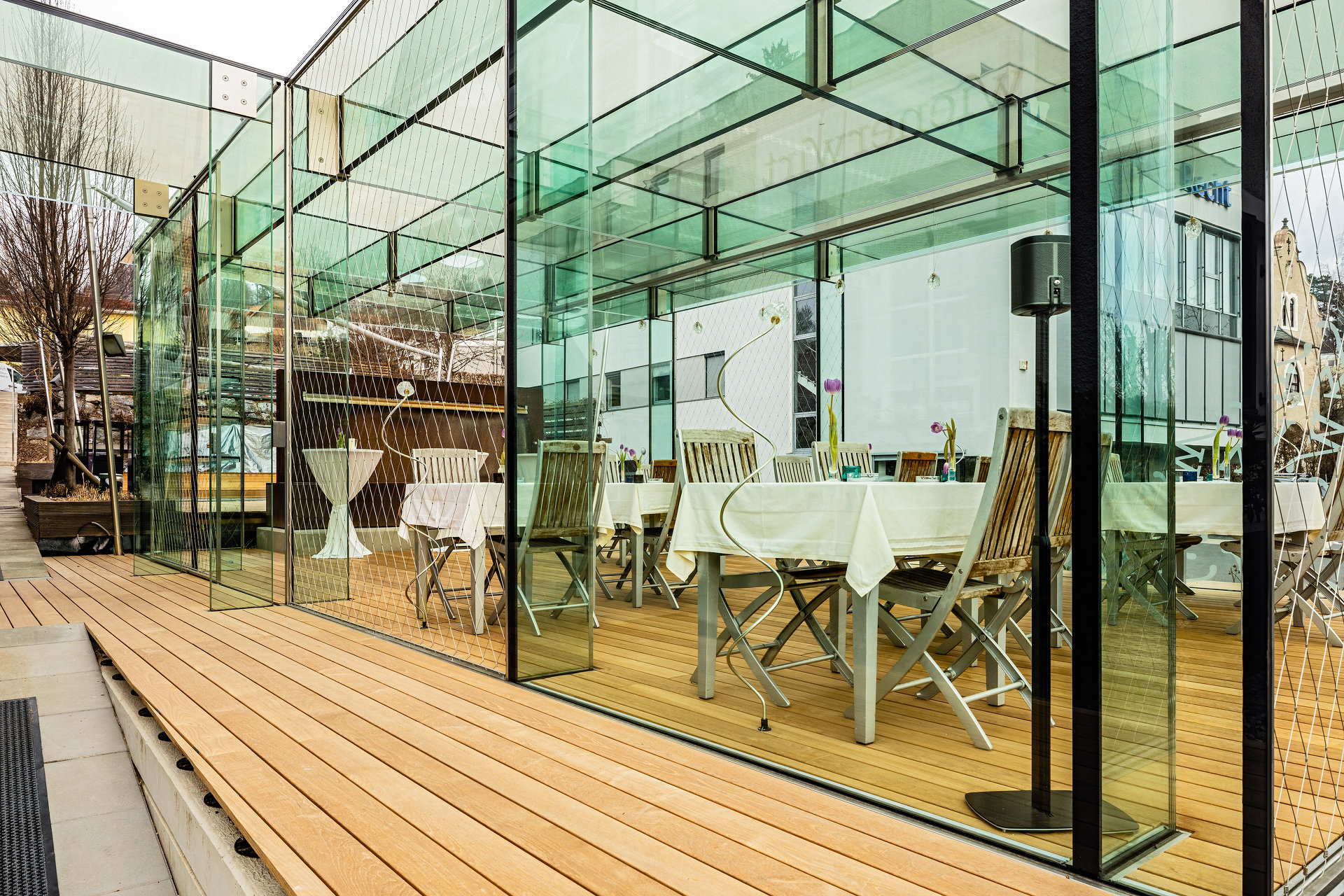

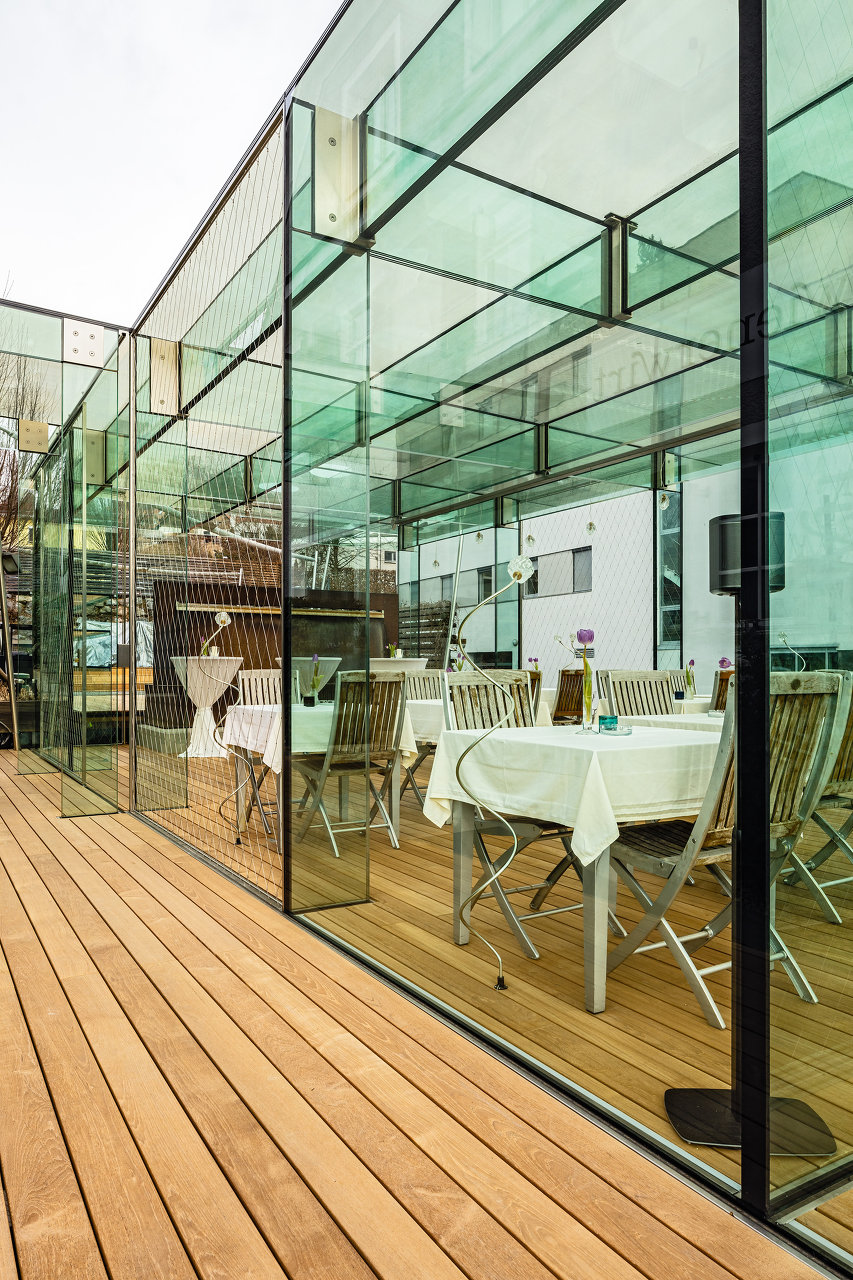

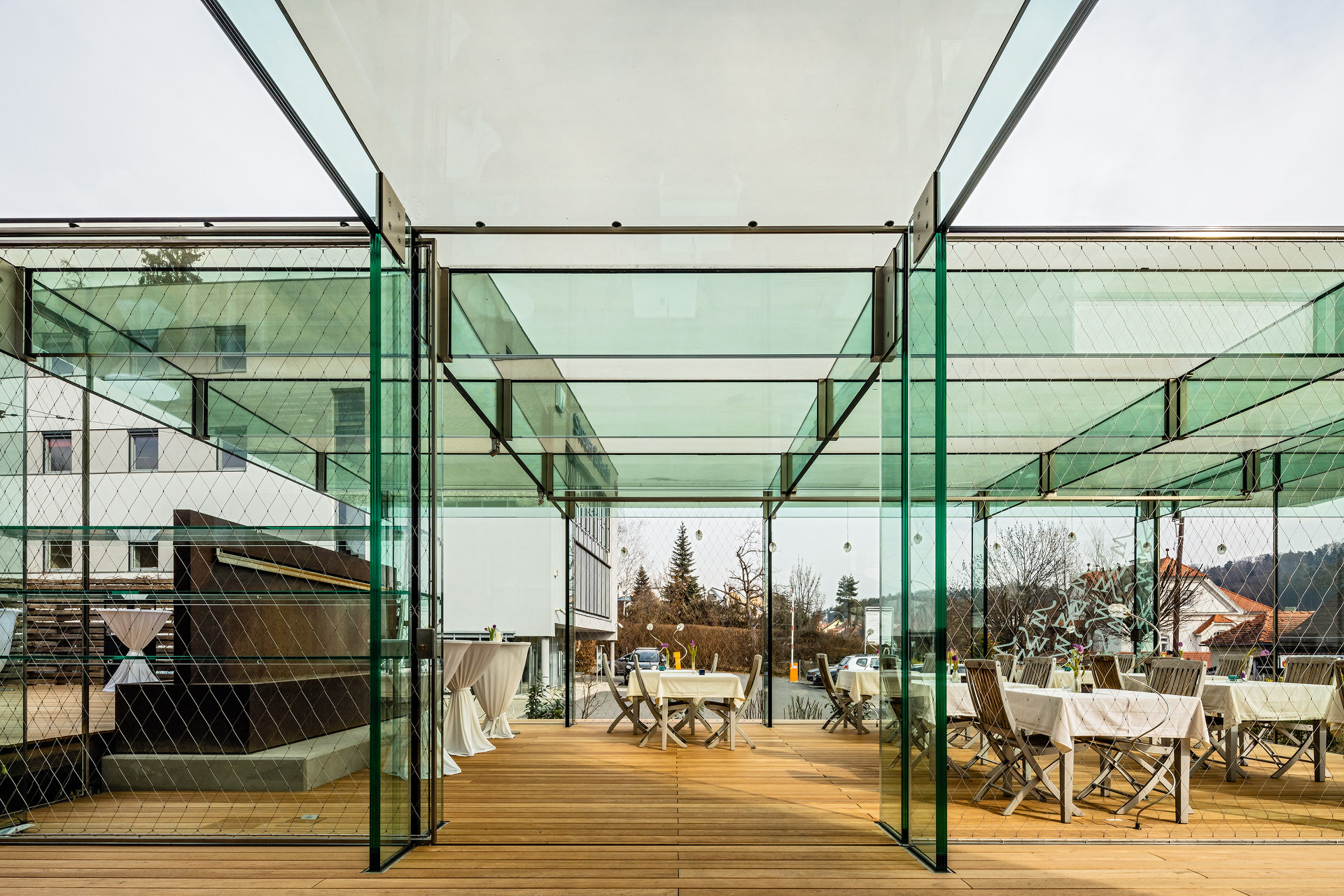

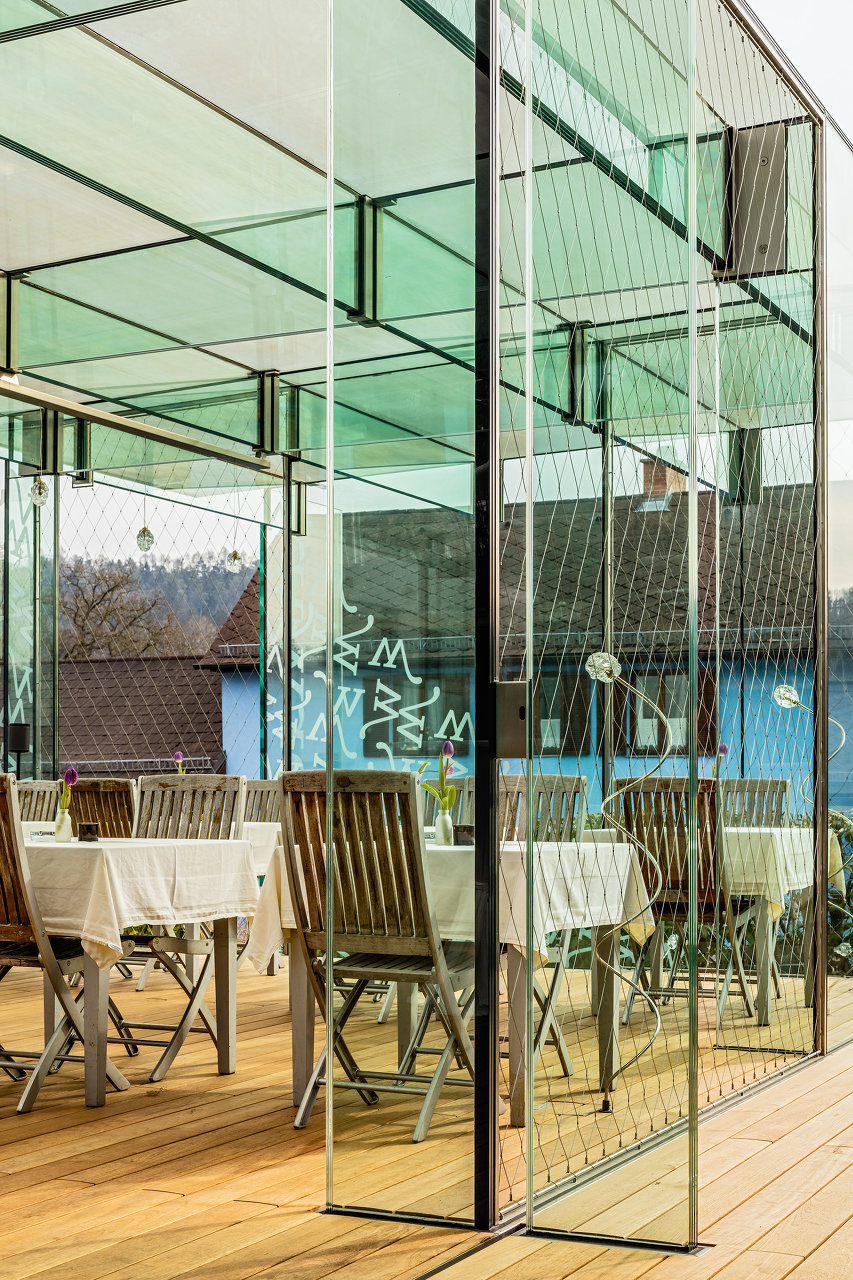

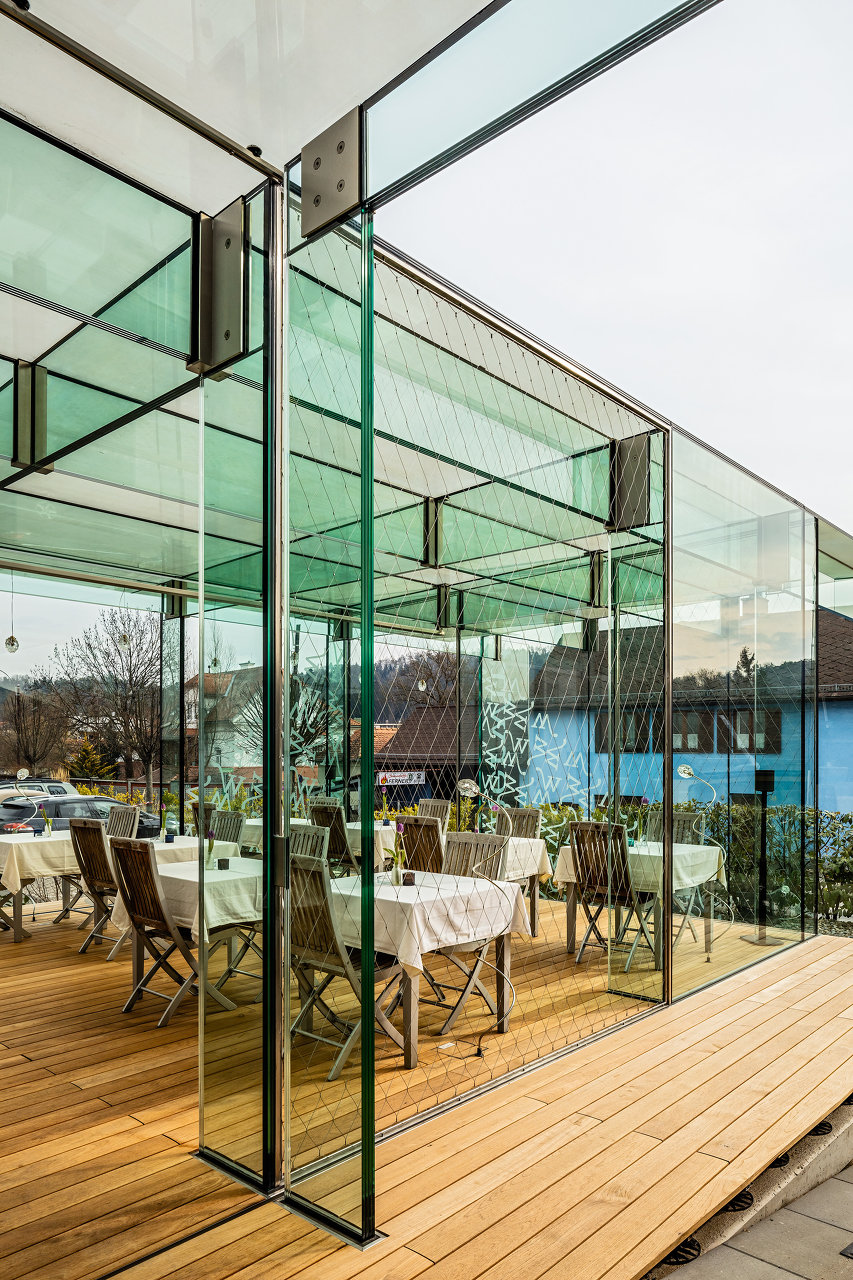

Die Glaskonstruktion ist im Fußpunktbereich linienförmig eingespannt. Die Verbindung der Glasstützen und Glasträger erfolgt mit Edelstahlkonsolen. Die Glasfinnen der Hauptträgerachsen werden mit den vertikalen Glasfinnen mittels Verplattung inklusive mechanischer Sicherung verschraubt. (Text: Architektin)

- http://www.martinsteinkellner.com
- Zum Nextroom profil
- Alle auf dieser Website abgebildeten Fotos sind urheberrechtlich geschützt. Die Nutzung ist nur mit ausdrücklicher Zustimmung der Bildautor:innen gestattet. ??? karlkarlstatic
- - http://www.martinsteinkellner.com
  - Zum Nextroom profil
  - Alle auf dieser Website abgebildeten Fotos sind urheberrechtlich geschützt. Die Nutzung ist nur mit ausdrücklicher Zustimmung der Bildautor:innen gestattet. ??? karlkarlstatic
- - http://www.martinsteinkellner.com
  - Zum Nextroom profil
  - Alle auf dieser Website abgebildeten Fotos sind urheberrechtlich geschützt. Die Nutzung ist nur mit ausdrücklicher Zustimmung der Bildautor:innen gestattet. ??? karlkarlstatic
- - http://www.martinsteinkellner.com
  - Zum Nextroom profil
  - Alle auf dieser Website abgebildeten Fotos sind urheberrechtlich geschützt. Die Nutzung ist nur mit ausdrücklicher Zustimmung der Bildautor:innen gestattet. ??? karlkarlstatic
- - http://www.martinsteinkellner.com
  - Zum Nextroom profil
  - Alle auf dieser Website abgebildeten Fotos sind urheberrechtlich geschützt. Die Nutzung ist nur mit ausdrücklicher Zustimmung der Bildautor:innen gestattet. ??? karlkarlstatic
- - http://www.martinsteinkellner.com
  - Zum Nextroom profil
  - Alle auf dieser Website abgebildeten Fotos sind urheberrechtlich geschützt. Die Nutzung ist nur mit ausdrücklicher Zustimmung der Bildautor:innen gestattet. ??? karlkarlstatic
- - http://www.martinsteinkellner.com
  - Zum Nextroom profil
  - Alle auf dieser Website abgebildeten Fotos sind urheberrechtlich geschützt. Die Nutzung ist nur mit ausdrücklicher Zustimmung der Bildautor:innen gestattet. ??? karlkarlstatic
- - http://www.martinsteinkellner.com
  - Zum Nextroom profil
  - Alle auf dieser Website abgebildeten Fotos sind urheberrechtlich geschützt. Die Nutzung ist nur mit ausdrücklicher Zustimmung der Bildautor:innen gestattet. ??? karlkarlstatic
- - http://www.martinsteinkellner.com
  - Zum Nextroom profil
  - Alle auf dieser Website abgebildeten Fotos sind urheberrechtlich geschützt. Die Nutzung ist nur mit ausdrücklicher Zustimmung der Bildautor:innen gestattet. ??? karlkarlstatic
- - http://www.martinsteinkellner.com
  - Zum Nextroom profil
  - Alle auf dieser Website abgebildeten Fotos sind urheberrechtlich geschützt. Die Nutzung ist nur mit ausdrücklicher Zustimmung der Bildautor:innen gestattet. ??? karlkarlstatic
- - http://www.martinsteinkellner.com
  - Zum Nextroom profil
  - Alle auf dieser Website abgebildeten Fotos sind urheberrechtlich geschützt. Die Nutzung ist nur mit ausdrücklicher Zustimmung der Bildautor:innen gestattet. ??? karlkarlstatic
- - http://www.martinsteinkellner.com
  - Zum Nextroom profil
  - Alle auf dieser Website abgebildeten Fotos sind urheberrechtlich geschützt. Die Nutzung ist nur mit ausdrücklicher Zustimmung der Bildautor:innen gestattet. ??? karlkarlstatic
- - http://www.martinsteinkellner.com
  - Zum Nextroom profil
  - Alle auf dieser Website abgebildeten Fotos sind urheberrechtlich geschützt. Die Nutzung ist nur mit ausdrücklicher Zustimmung der Bildautor:innen gestattet. ??? karlkarlstatic

Pläne

Grundriss
Längsschnitt
Alle auf dieser Website abgebildeten Fotos und Pläne sind urheberrechtlich geschützt. Die Nutzung ist nur mit ausdrücklicher Zustimmung der Bildautor:innen gestattet.

Details

Adresse: Mariatrosterstraße 87, 8043 Graz, Österreich
Architektur: Claire Braun
Bauherrschaft: Peter Kullnig
Tragwerksplanung: Karner Consulting ZT-GmbH
Fotografie: Martin Steinkellner
Weitere Konsulent:innen: Entwurfsphase: Kurt Hoff, Gmunden
Ausschreibungsunterlagen: Gerhard Fidler, Graz

Funktion: Hotel und Gastronomie
Planung: 05/2017 - 05/2018
Ausführung: 07/2018 - 11/2018

Grundstücksfläche: 608 m²
Bruttogeschossfläche: 72 m²
Nutzfläche: 58 m²
Bebaute Fläche: 72 m²
Umbauter Raum: 215 m³
Baukosten: 350.000,- EUR

Ausführende Firmen

Glasbau: fuchs glas-technik.at GmbH, St. Valentin

Publikationen

2019 Architektur Fachmagazin, 08/19
